Fachada TP 62
- Descripción
- Datos técnicos
- Ensayos
Descripción

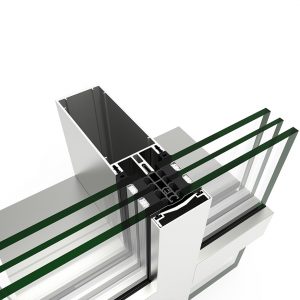

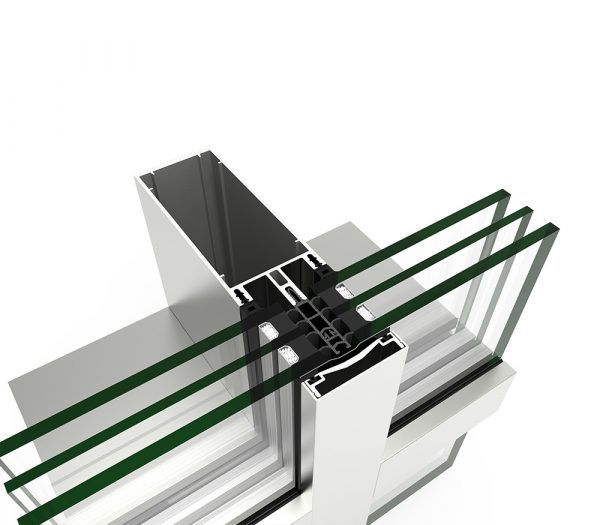

Es un sistema tradicional, también conocido como sistema Stick. Sujeta el vidrio a la perfilería portante a través de un perfil presor continuo, atornillándose por el exterior a un portatornillos incorporado en montantes y travesaños para tal efecto. El vidrio queda sujeto a sus cuatro lados mediante este perfil, que dispondrá de gomas separadoras para impedir el contacto vidrio-metal. Perfil presor y la tornillería quedan cubiertos por un perfil embellecedor exterior continuo denominado tapeta.
Datos técnicos
» Acristalamiento
Máx. 64 mm*
Mín. 4 mm
*Consultar para grosores mayores.
» Sección vista interior
Montante 62 mm
Travesaño 62 mm
» Espesor perfilería
Montante 2,5 y 2,8 mm
Travesaño 2,8 mm
» Peso máx.
800 Kg
Consultar peso y dimensiones máximas según tipología
» Posibilidades de tapetas
Elíptica: 100 mm de profundidad.
Tapeta en H.
Rectangular: 14, 19 y 100 mm de profundidad.
Tapeta plana.
» Acabados
Lacado colores (RAL, moteados, rugosos)
Según sello Qualicoat >60 micras
Lacado imitación madera
Según sello Qualideco
Anodizado
Según sello Ewwa Euras
Standard Clase 15
Posililidad Clase 20 y 25
Ensayos
» Transmitancia
Ucw desde 0,6 (W/m²K)
» Permeabilidad al aire
(UNE-EN 12152) Clase AE
» Estanqueidad al agua
(UNE-EN 12154) Clase RE1500
» Resistencia al viento*
(UNE-EN 13116) APTO
» Resistencia al impacto
(UNE-EN 14019) Clase I5, Clase E5
Ensayo de referencia 4,12 x 4,32 m.
