Fachada SG 62
- Descripción
- Datos técnicos
- Ensayos
Descripción

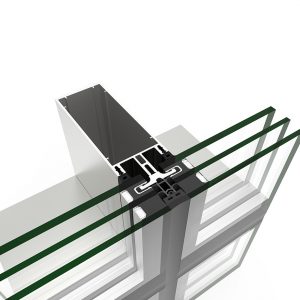

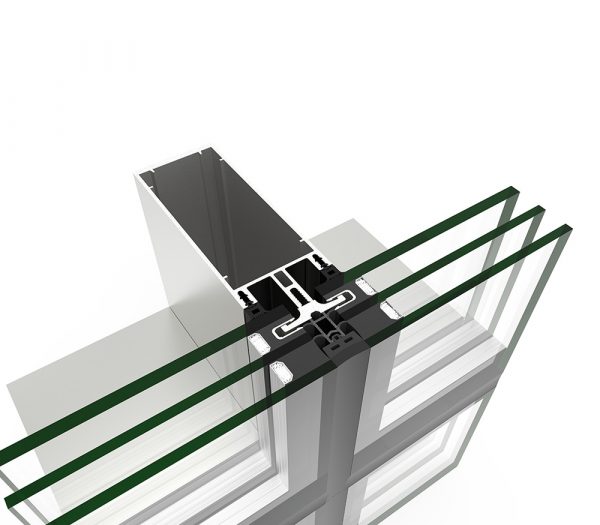

Es un sistema tradicional, también conocido como sistema Stick. Sujeta el vidrio a la perfilería portante a través de las grapas. Este sistema requiere de un inserto que se coloca en la cámara del vidrio (perfil-U). La combinación de la grapa más el inserto permite la sujeción del vidrio a sus cuatro lados. Tras la instalación de las grapas se deberá sellar la junta entre vidrios con silicona resistente a los rayos ultravioleta. El sistema incorpora también una goma de fondo de sellado sobre la que ‘apoyar’ el cordón por la parte interna.
Datos técnicos
» Acristalamiento
Máx. 64 mm*
Mín. 6 mm
*Consultar para grosores mayores.
» Sección vista interior
Montante 62 mm
Travesaño 62 mm
» Espesor perfilería
Montante 2,5 y 2,8 mm
Travesaño 2,8 mm
» Peso máx.
800 Kg
Consultar peso y dimensiones máximas según tipología
» Acabados
Lacado colores (RAL, moteados, rugosos)
Según sello Qualicoat >60 micras
Lacado imitación madera
Según sello Qualideco
Anodizado
Según sello Ewwa Euras
Standard Clase 15
Posililidad Clase 20 y 25
Ensayos
» Transmitancia
Ucw desde 0,6 (W/m²K)
» Permeabilidad al aire
(UNE-EN 12152) Clase AE
» Estanqueidad al agua
(UNE-EN 12154) Clase RE1500
» Resistencia al viento*
(UNE-EN 13116) APTO
» Resistencia al impacto
(UNE-EN 14019) Clase I5, Clase E5
Ensayo de referencia 4,12 x 4,32 m.
